コアドリル

ブレイズダイヤ 塩ビ管用 VPCタイプ

回転専用

  • ■塩ビ管の穴あけに最適なダイヤ砥粒を刃先に容着。
  • ■リブパイプ穿孔時のひっかかりによる穿孔トラブルを防止し、バリのない安定した切れ味を実現。
  • ■フランジ部の「切削屑排出孔」を大きくし軽量化。
  • ■位置決めが簡単な、センターピン方式を採用。

◆有効長：110mm

◆適合電動機：電気ドリル／振動ドリル(回転モード)

※スパイラル管、鋳鉄管等の金属パイプ、金属板にはご使用になれません。

unika news PDF（692KB）

外形図

ブレイズダイヤ塩ビ管用 VPCタイプ

用途

硬質塩ビ管・リブパイプ・FRPM管・塩ビ管・大理石板・軟硬質サイディング板

■取扱方法

取扱方法
  1. センターピンを穴あけ位置にあわせ、しっかり押さえて電動機のスイッチを入れる。［回転モード］
  2. 刃先が5mm程入ったところで電動機を止め、センターピンをはずす。
  3. 穿孔溝にボディを軽く押し付け、作業を続ける。

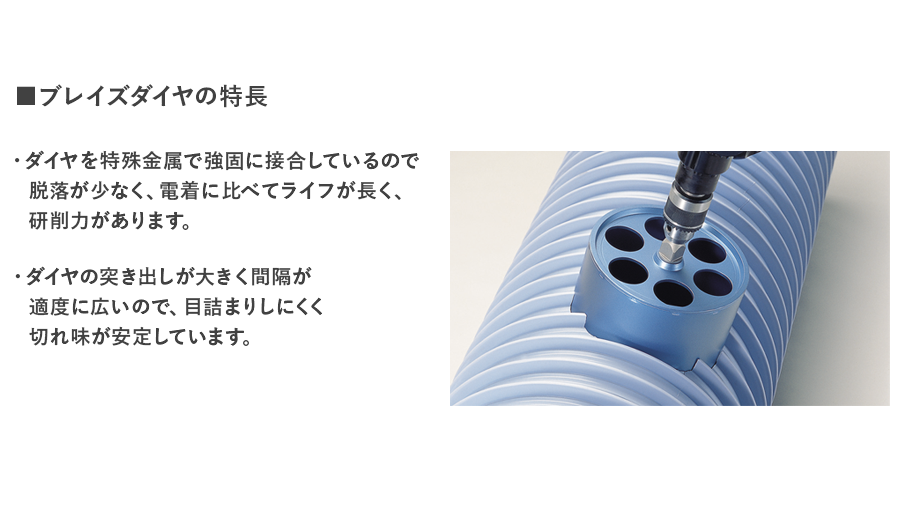

■ブレイズダイヤの特長

  • ■ダイヤを特殊金属で強固に接合しているので脱落が少なく、電着に比べてライフが長く、研削力があります。
  • ■ダイヤの突き出しが大きく間隔が適度に広いので、目詰まりしにくく切れ味が安定しています。

■適正電動機

  • ■消費電力／750W 8A　以上
  • ■回転数／700rpm 以上

使用上の注意

  • ●プレイズダイヤは乾式専用です。水は使用しないでください。
  • ●プレイズダイヤは見立て（ドレッシング）は不要です。
  • ●スパイラル管、ダクト管等のスチールパイプには使用できません。

ブレイズダイヤ塩ビ管用 VPCタイプ

■塩ビ管用取付ソケット適合表

適合コアサイズ(mm)取付管ソケット呼径(mm)
120100
170150
220200

※ソケットの呼径と実際の下穴サイズに注意してください。

VPCタイプ（ストレートシャンク）
品番 口径(mm) センターピン
(品番)		 全長(mm) 有効長(mm) 本体価格［税抜］(1本) JANコード
BZ-VPC120ST 120 BZCP-No.1 235 110 37,200 4989270370029
BZ-VPC170ST 170 51,200 4989270370036
BZ-VPC220ST 220 79,800 4989270370043
VPCタイプ（センターピン）※通常付属品
品番 全長(mm) 適合コアサイズ
(mm)		 本体価格［税抜］(1本) JANコード
BZCP-No.1 169 120〜220 2,800 4989270371019
VPCタイプ（ センタードリル）※別売品
品番 刃先径(mm) 全長(mm) 適合コアサイズ
(mm)		 本体価格［税抜］(1本) JANコード
BZCD-No.1 10.0 180 120〜220 2,300 4989270371118
