ビッグワン BGRタイプ（懸垂物用）

ウェッジ式

JCAA

  • ■ビッグワンのトルク締付け＆ボルト挿入を一発確認。
  • ■現場で求められている作業性と施工品質を両立し、
    ウェッジ式アンカーの信頼性を更に向上。
  • ■大きな3面ウェッジで、懸垂物取付けに確実な強度を発揮。
  • ■荷重に対して追従拡張するので安定した強度を発揮。

外形図

unika news PDF（813KB）

ビッグワン BGRタイプ（懸垂物用）

対象母材

コンクリート

施工方法

  1. 所定の穿孔径・穿孔深さで対象面に直角に穿孔する。
  2. 孔内の切粉を集塵機またはブロワーできれいに取り除く。
  3. 専用打込棒にビッグワンBGRをセットする。
  4. 専用打込棒（またはハンマー）でワッシャーが取付け物に接するまで叩き込む。
  5. インパクトドライバーでカラーナットが破断するまで締付ける。手作業締付け禁止
  6. カラーナットがストッパーまで落下し、ビッグワンの施工確認完了。
  7. ボルトがねじ込み安全深さに達するとカラーナットが更に落下し目視確認可能。（一回のみ）

使用上の注意

  • ●施工時は、必ず安全メガネ、ヘルメットなど保護具を着用して下さい。
  • ●下穴の切粉は、集塵機またはブロワーできれいに取り除いてください。
  • ●アンカーの全長は取付け物厚さを考慮して選定してください。
  • ●アンカー本体頭部がナット穴から見えない位置までセットしてから施工してください。

■施工解説ムービー

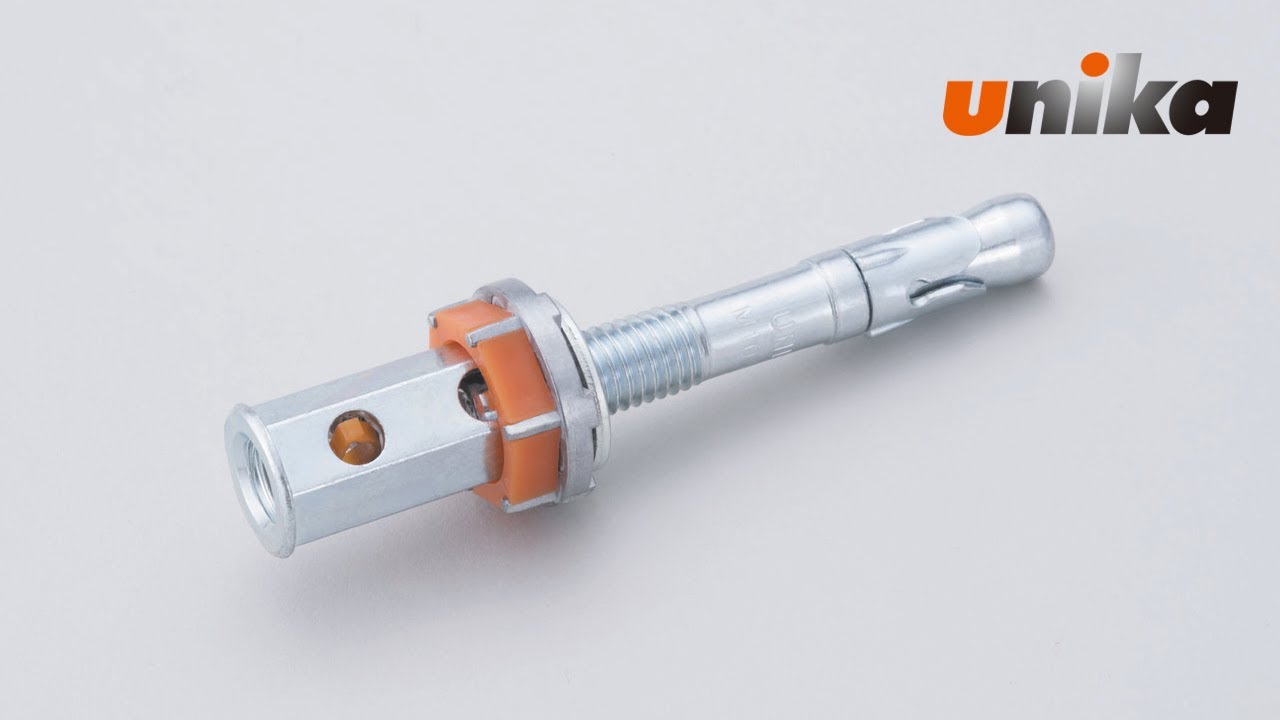

ビッグワン BGRタイプ（懸垂物用

スマートフォン、タブレットの方はこちら

注意事項

締付け前

アンカー本体頭部がナット穴の中央になる位置にセットしてから施工してください。

締付け前

締付けソケットはしっかりセットしてください

施工確認

■構造図

ビッグワン BGRタイプ（懸垂物用） 構造図

■用途

各種懸垂物の取付け。(電設／配管／冷暖房ダクト等)
※横向き、下向き施工では、施工管理機能が働きません。

■R-NUT仕様（異径高ナット）

ねじ呼び径 M10
(高ナットねじ径:W3/8)		 M12
(高ナットねじ径:W1/2)
二面幅 21mm 24mm
対応ソケット ふところ深さ:36mm以上 ふところ深さ:45mm以上
推奨インパクト
ドライバー		 14.4V以上
(締付けトルク:100Nm以上)

二面幅

JCAA製品認証マーク
ビッグワンBGRタイプは上向き施工にて（一社）日本建築あと施工アンカー協会
の価認証基準をクリアしています。
BGRタイプ（ユニクロ処理）FC=21N/mm2
品　番 ねじ径
(外径)		 全長
(mm)		 ねじ長
(mm)		 高ナット
ねじ径		 R-NUT
二面幅
(mm)		 穿孔径
(mm)		 穿孔深さ
(mm)		 埋込み長さ
(mm)		 最大引張荷重
(kN)		 小箱入数
(本)		 大箱入数
(本)		 本体価格
［税抜］(1本)		 JANコード
BGR-3070M※ M10 70 26.5 W3/8 21 10.0 60以上 52以上 19.5 20 120 250 4989270730199
BGR-4080M M12 80 29.0 W1/2 24 12.0 68以上 61以上 26.0 15 90 400 4989270730212

※JCAA認証製品

ビッグワンR-NUT専用打込棒セット
品　番 適合アンカー 全長
(mm)		 本体価格［税抜］(1本) JANコード
NBGR-30SD BGR-3070M 170 7,800 4989270739130
NBGR-40SD BGR-4080M 185 8,500 4989270739154

ビッグワンR-NUT専用打込棒セット

使用上の注意

  • ■打込み後はインパクトドライバーで必ず締め付けてください。
  • ■軽量ハンマードリル(SDS-plus)でご使用ください。
ビッグワンR-NUT 打込み用アダプター
品　番 適合打込棒 全長
(mm)		 本体価格［税抜］(1個) JANコード
RAD-BG30 NBG-30SD 32 2,200 4989270739147
RAD-BG40 NBG-40SD 42 3,000 4989270739161

ビッグワンR-NUT 打込み用アダプター

使用上の注意

  • ■打込み用アダプターはBGL専用打込棒の先端に装着してご使用ください。

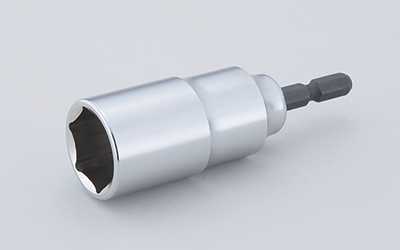

インパクトドライバー用ソケット（社外品）
品　番 二面幅
(mm)		 全長
(mm)		 有効長
(mm)		 差込角
(mm)		 JANコード
EDS-21C 21 88 45 6.35 4975180740625
EDS-24C 24 88 45 6.35 4975180740649

インパクトドライバー用ソケット

BGRタイプ・バケツセット
品　番 アンカー品番
 下孔ドリル
 打込棒
 本体価格［税抜］(1セット) JANコード
BBR-01 BGR-3070M(120本) UX10.0(1本) - 31,750 4989270946378
BBR-02 BGR-3070M(120本) UX10.0(1本) NBGR-30SD(1本) 39,550 4989270946385

※セット内容につきましてはお気軽にご相談ください。

BGRタイプ・バケツセット

■関連商品

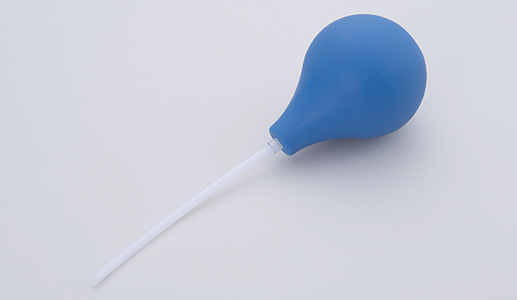

ダストポンプ
品　番 適応穿孔径
（mm）		 適応穿孔深さ
（mm）		 本体価格［税抜］(1本) JANコード 外　観
DUP-1 6.4～22.0 最大150 1,860 4989270930629
ナイロンブラシ
品　番 仕　様 本体価格［税抜］(1本) JANコード 外　観
VA-10 Φ10×275 1,250 4989270920071
VA-12 Φ12×325 1,250 4989270920088
VA-16 Φ16×370 1,550 4989270920095
