アンカー

溶接アンカー ASタイプ

本体打込み式

  • ■対象物にハンマーで打込み、器材の金具を直接溶接して取付ける溶接用アンカー。
  • ■サッシの窓枠留めに最適。

外形図

溶接アンカー ASタイプ

対象母材

コンクリート・石材

施工方法

  1. 所定の穿孔径・深さに穿孔する。
  2. 集塵機またはブロワーで切粉を除去する。
  3. アンカーをセットし、ハンマー等で打込む。
  4. アンカーが開脚密着し施工完了。

■施工解説ムービー

溶接アンカー ASタイプ 施工解説ムービー

スマートフォン、タブレットの方はこちら

■用途

サッシ枠・シャッター枠の取付け、ならびに補修工事。

使用上の注意

  • ●施工時は必ず、安全メガネ、ヘルメットなど保護具を着用してください。
  • ●下穴あけは指定サイズのドリルを必ず使用してください。(適性強度を得るため)
  • ●下穴は対象面に直角になるよう穿孔してください。
  • ●ブロアーは充分行ってください。
ASタイプFC=27N/mm2
品　番 外径
(mm)		 全長
(mm)		 穿孔径
(mm)		 穿孔深さ
(mm)		 埋込み長さ
(mm)		 最大引張荷重
(kN)		 小箱入数
(本)		 大箱入数
(本)		 本体価格［税抜］
(1本)		 JANコード
AS-1040 10 40 10.5 32 30 14.2 150 900 33 4989270770058
AS-1045 45 100 600 36 4989270770065
AS-1050 50 38 4989270770072
AS-1055 55 40 4989270770089
AS-1060 60 42 4989270770096
  • ※最大引抜強度は当社実測で、規格値ではありません。
  • (2018年3月21日より価格改定)

■関連商品

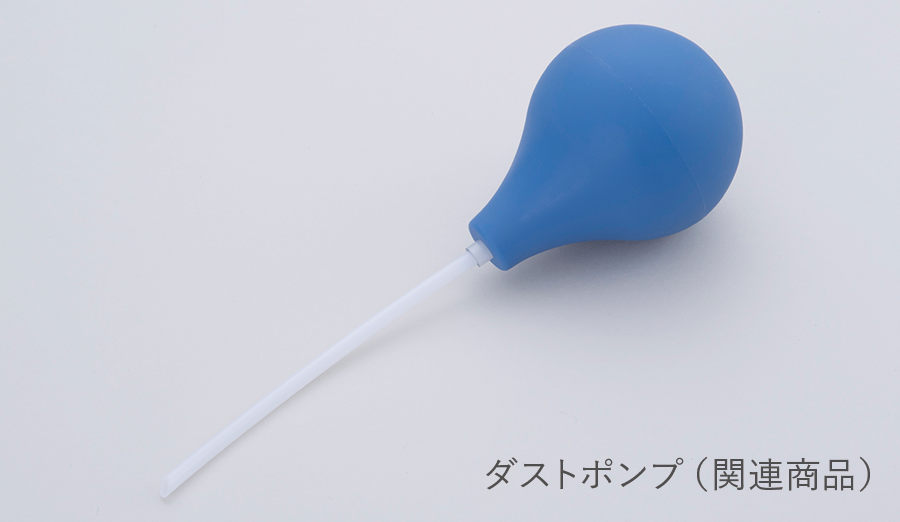

ダストポンプ
品　番 適応穿孔径
（mm）		 適応穿孔深さ
（mm）		 本体価格［税抜］(1本) JANコード 外　観
DUP-1 6.4～22.0 最大150 1,860 4989270930629
ナイロンブラシ
品　番 仕　様 本体価格［税抜］(1本) JANコード 外　観
VA-10 Φ10×275 1,250 4989270920071
VA-12 Φ12×325 1,250 4989270920088
VA-16 Φ16×370 1,550 4989270920095
