アンカー

PCアンカー PCタイプ

内部コーン打込み式

  • ■専用ビットはクロス刃とストッパー付で、安定した穿孔。
  • ■専用打込棒(手打用)は施工完了の打痕マーク付き。

外形図

PCアンカー PCタイプ

適合材

PC板・中空PC板・ハーフPC板

  • ※他の材料への施工は絶対に行わないでください。
  • ※専用打込棒(手打用)での施工の場合は、打痕マークが付くまで打込んでください。

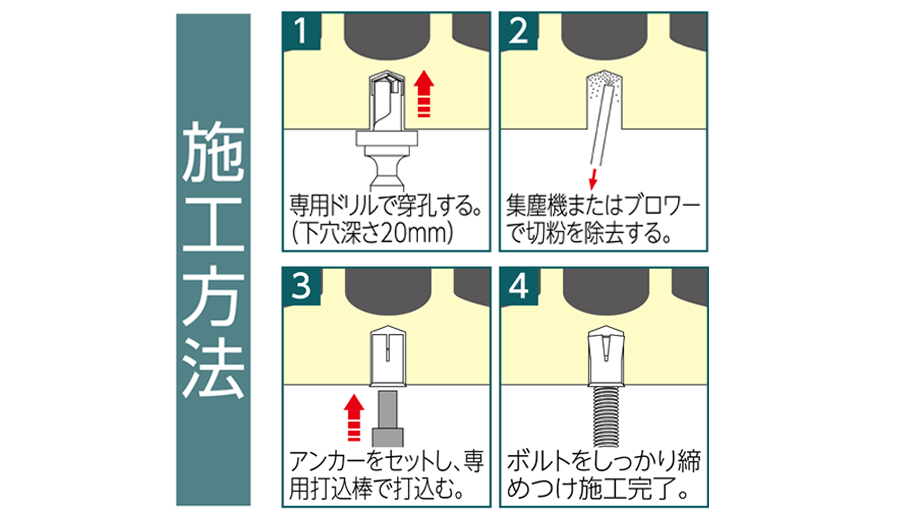

施工方法

  1. 専用ドリルで穿孔する。(下穴深さ20mm)
  2. 集塵機またはブロワーで切粉を除去する。
  3. アンカーをセットし、専用打込棒で打込む。
  4. ボルトをしっかり締めつけ施工完了。
PCタイプ・Wねじ引張荷重=穴あきPC板
品 番 ねじ径 外径
(mm)
全長
(mm)
ねじ長
(mm)
穿孔径
(mm)
穿孔深さ
(mm)
埋込み長さ
(mm)
最大引張荷重
(kN)
小箱入数
(本)
大箱入数
(本)
本体価格
[税抜](1本)
JANコード
PC-3020 W3/8 12.3 20 9 12.5 20 20 11.0 100 1,000 48 4989270780552

PCアンカー専用ビット・PCアンカー用打込棒

PCアンカー専用ビット
品 番 刃先径(mm) 全長(mm) 適合アンカー(品番) 本体価格[税抜](1本) JANコード
PC-UX12.5 12.5 160 PC-3020 3,800 4989270111844
PCアンカー用打込棒
品 番 運用 全長(mm) 本体価格[税抜](1本) JANコード
PC-30PT 手打用 160 1,100 4989270940017
PC-30SD SDS用 160 1,200 4989270940024
